地震是一種常見的自然災害,據相關統計我國地震基本烈度在6度及以上地區約占國土面積的80%。其造成的破壞和影響很大,不同場地類別對地震作用的響應會有所不同;因此研究場地類別對地震作用的影響具有重要意義。
本文將介紹場地類別對建筑地震作用效應的影響并結合項目案例分析場地類別調整產生的結構經濟性差異。
01、場地類別的劃分:

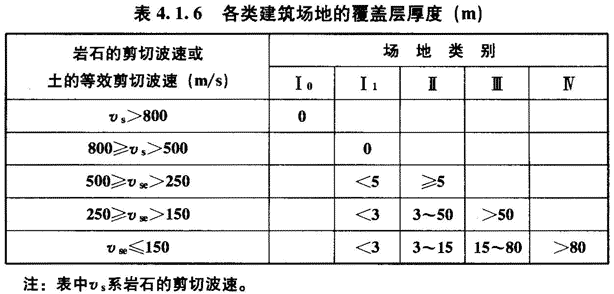

建筑場地是指工程群體所在地,具有相似的反應譜特征,其范圍相當于廠區居民小區和自然村或不小于1.0 km2 的平面面積。其類別按建筑抗震設計規范(GB 50011-2010)4.1.6條規定依據場地土層等效剪切波速和場地覆蓋層厚度特征的不同而劃分為四類,其中Ⅰ類分為Ⅰ0、Ⅰ1兩個亞類。
02、場地類別對地震作用效應的影響
2.1 場地類別與特征周期

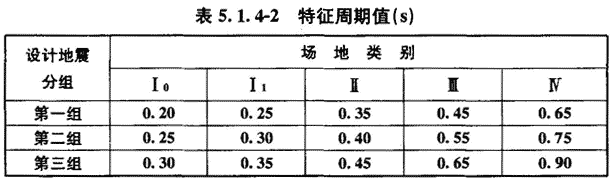

建筑場地類別的劃分主要用于確定其特征周期Tg。,特征周期隨震級、震中距遠近,以及場地在受強震影響下土的變形大小而變。它既反映了場地影響的特征,又反映了震級、震中距影響的特征。根據場地類別和抗規附錄A設計地震分組可確定特征周期Tg。一個地區的地震分組一般為定值,因此場地類別直接確定了特征周期Tg取值大小。
2.2 特征周期與地震作用效應

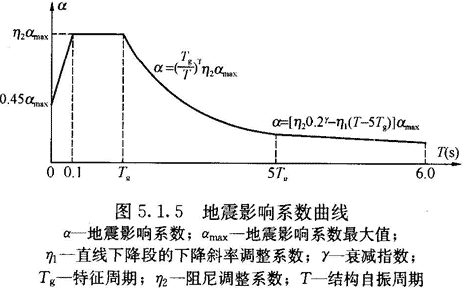

根據建筑抗震設計規范圖5.1.5可知,隨著Tg的增大,地震影響系數α值也增大,地震力和地震作用效應也隨之增大。

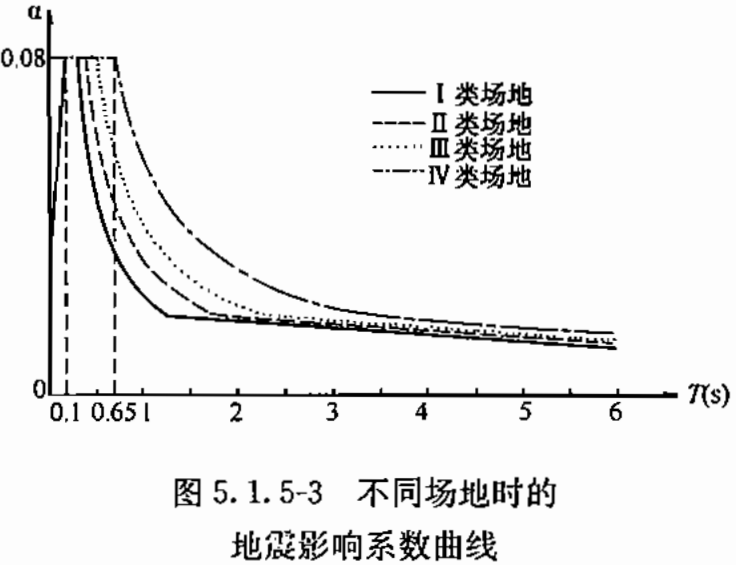

不同場地類別條件下的地震影響系數曲線圖如下:
03、工程案例分析
3.1 工程概況
某沿海地區商業、辦公、酒店綜合體項目,地震設防烈度為7度(0.15g),設計地震分組為第三組。分析單體建筑高度約140米,地上建筑面積約10.6萬平米(雙塔、上部連體結構),原設計場地類別局部為Ⅲ類,對應特征周期值為0.65s。
3.2 場地類別

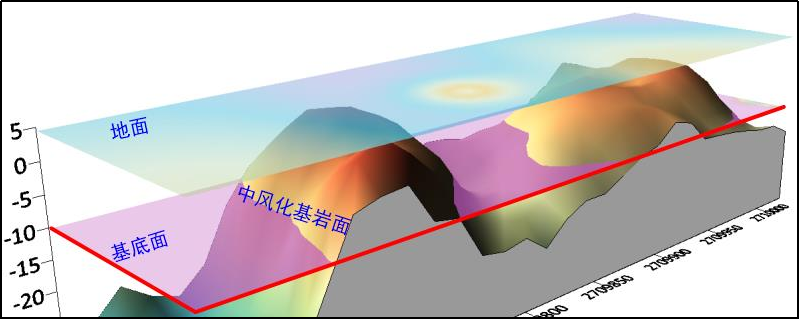

優化中風化基巖空間分布圖(場地透視圖)如下:

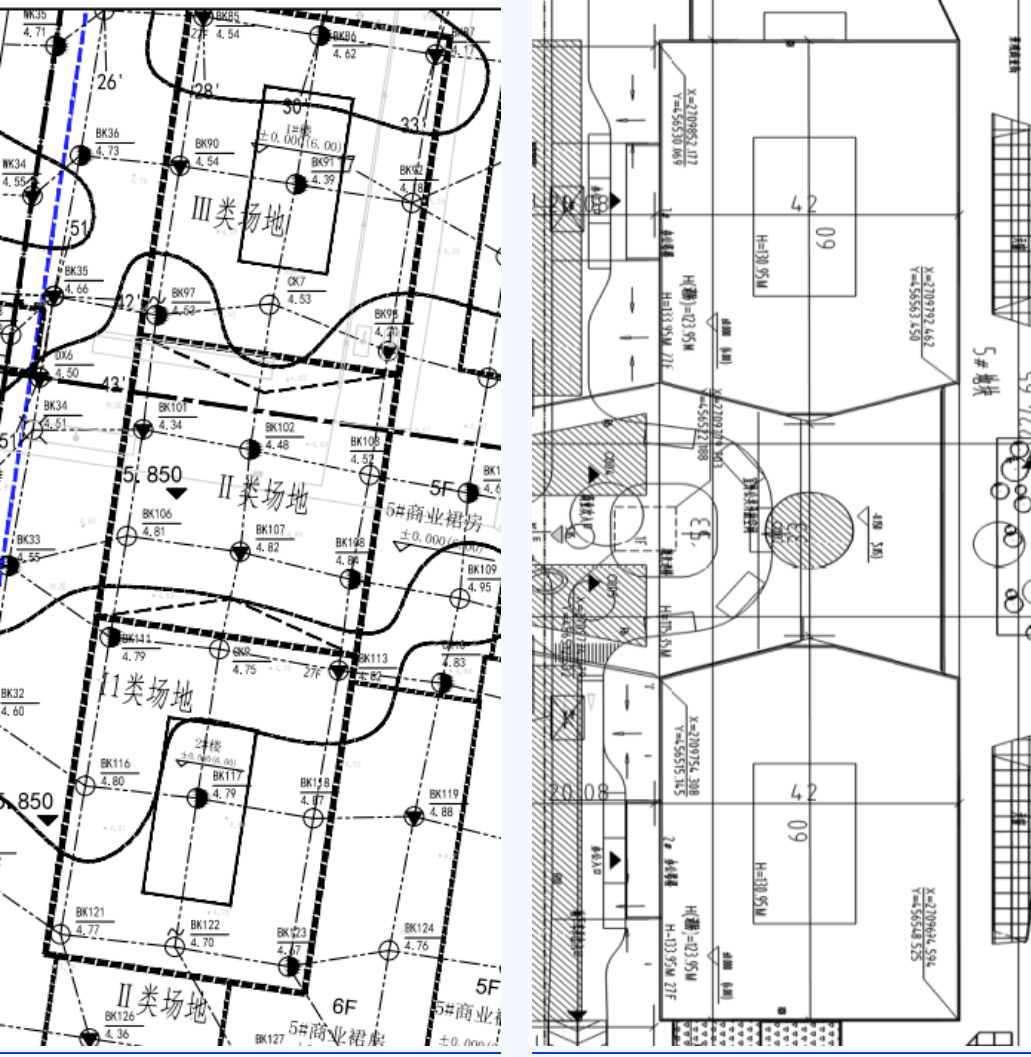

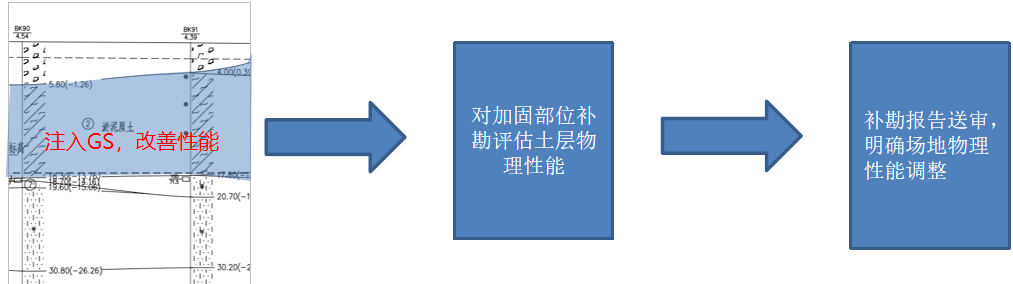

Ⅲ類場地面積約占單體地塊面積的20%,通過對該區域軟弱土層注入相關配比摻料(GS),改變軟弱土層物理性能,從而提高軟弱土層的剪切波速;軟弱土層加固后,重新進行補勘,調整為Ⅱ類場地。整個土體加固費用約100萬元。
3.3 對比分析
3.3.1 特征周期值Tg分別如下:
原設計(Ⅲ類場地):0.65s
調整后(Ⅱ類場地):0.45s

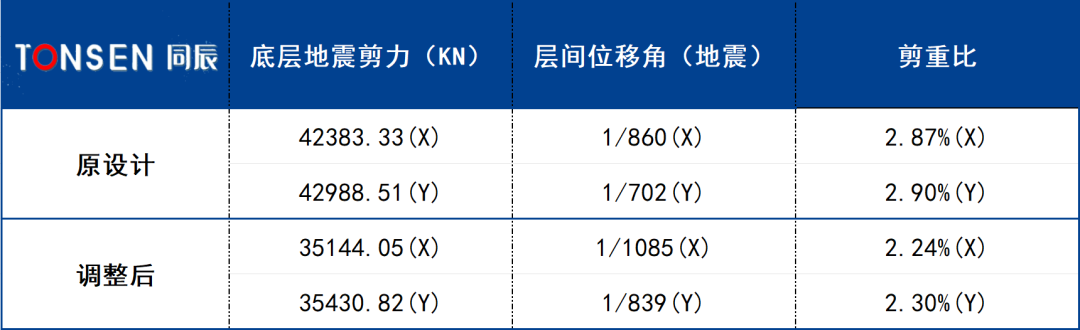

3.3.2 結構整體計算控制指標統計
3.3.3 結構經濟性影響分析

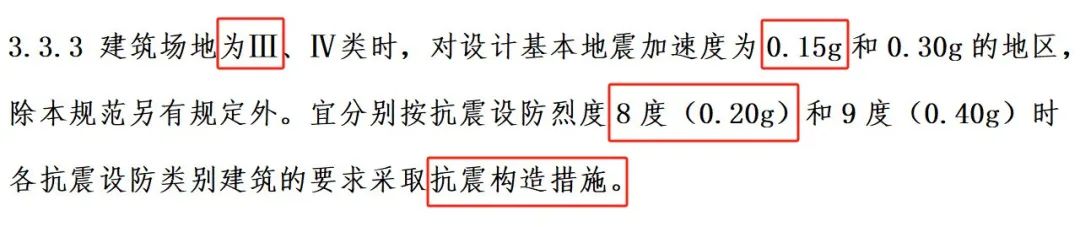

建筑場地為Ⅲ類需按抗震設防烈度8度(0.20g)采取抗震構造措施。
場地類別調整為Ⅱ類后相比原設計,地震剪力減小約20%,統計結構成本(鋼筋、型鋼、混凝土)相應減少約650萬元,考慮扣減局部土體加固費用100萬后,共節約建造成本約550萬元(650-100)。而且地震層間位移角(控制作用)減小約20.0%,可以減少地震作用變形,提高建筑結構抗震性能。
04、結論:
建筑場地類別對地震作用的影響是顯著的,為了有效地減輕地震災害的影響,需要進行深入研究和分析,制定有效的應對措施,比如局部加固、地震敏感建筑規避不利場地等。
同時也需要加強地質勘察和場地類別判定工作,需要加固處理的,及早干預調整,提高場地的抗震性能和安全性的同時節約建造成本。以便在后續施工圖設計階段能夠較好的控制成本,達到限額設計的目標。
參考文獻:
[ 1 ]建筑抗震設計規范(GB 50011-2010)
[ 2 ]建筑抗震設計規范應用與分析(朱炳寅)
