近年來，“精細化審圖”在大型房企中悄然興起，卻常引發疑問：“圖紙不是已經過專家強審和施工方會審了嗎？為什么還要多此一舉？”

行業數據揭示了傳統流程的兩大盲區：

1、專家強審：聚焦規范合規性，對成本優化關注不足。

2、施工方會審：側重施工可行性，缺乏全專業協同優化能力。

精細化審圖，正是精準填補這兩大空白的關鍵動作！ 它由甲方主動引入，委托第三方專業機構，在合規基礎上，深度挖掘成本節省點、預控設計缺陷、優化建造工藝。

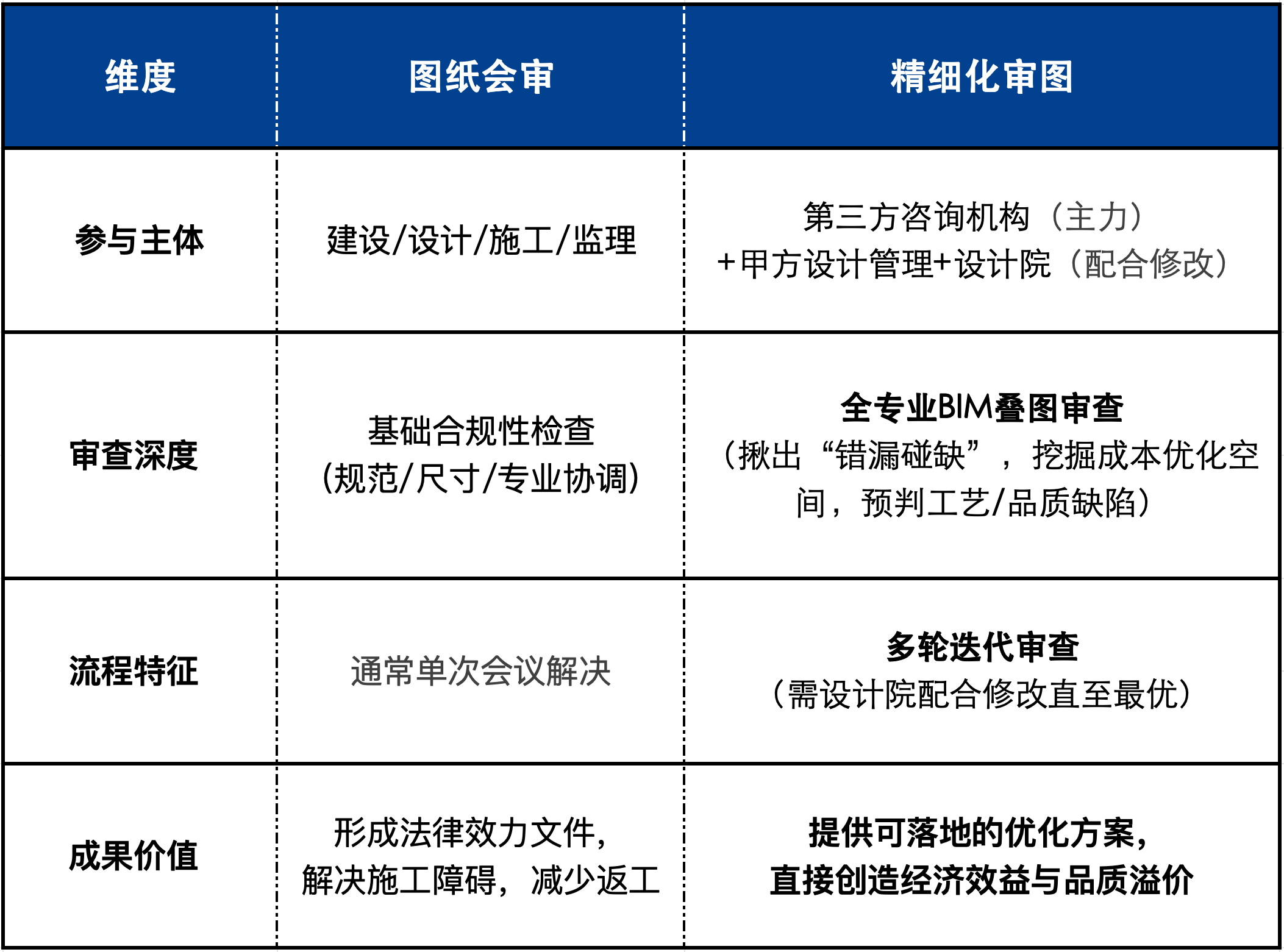

一圖看懂：精細化審圖 vs. 圖紙會審，本質大不同

關鍵提示： 兩者是互補關系，非替代關系！圖紙會審解決“能不能干”，精細化審圖追求“怎么干得更好更省”。

深度差異：不只是“看”得更細

真金白銀的價值：省成本、提品質、避風險

精細化審圖的硬核產出：

成本直降：

案例 - 樁基優化： 某項目PHC500管樁設計偏保守（1000kN承載力×97根）。經精細化審圖結合地勘與試樁數據，優化為1800kN承載力×66根。

成果： 樁數↓32%，總樁長↓294m，樁基礎成本直降50萬元！

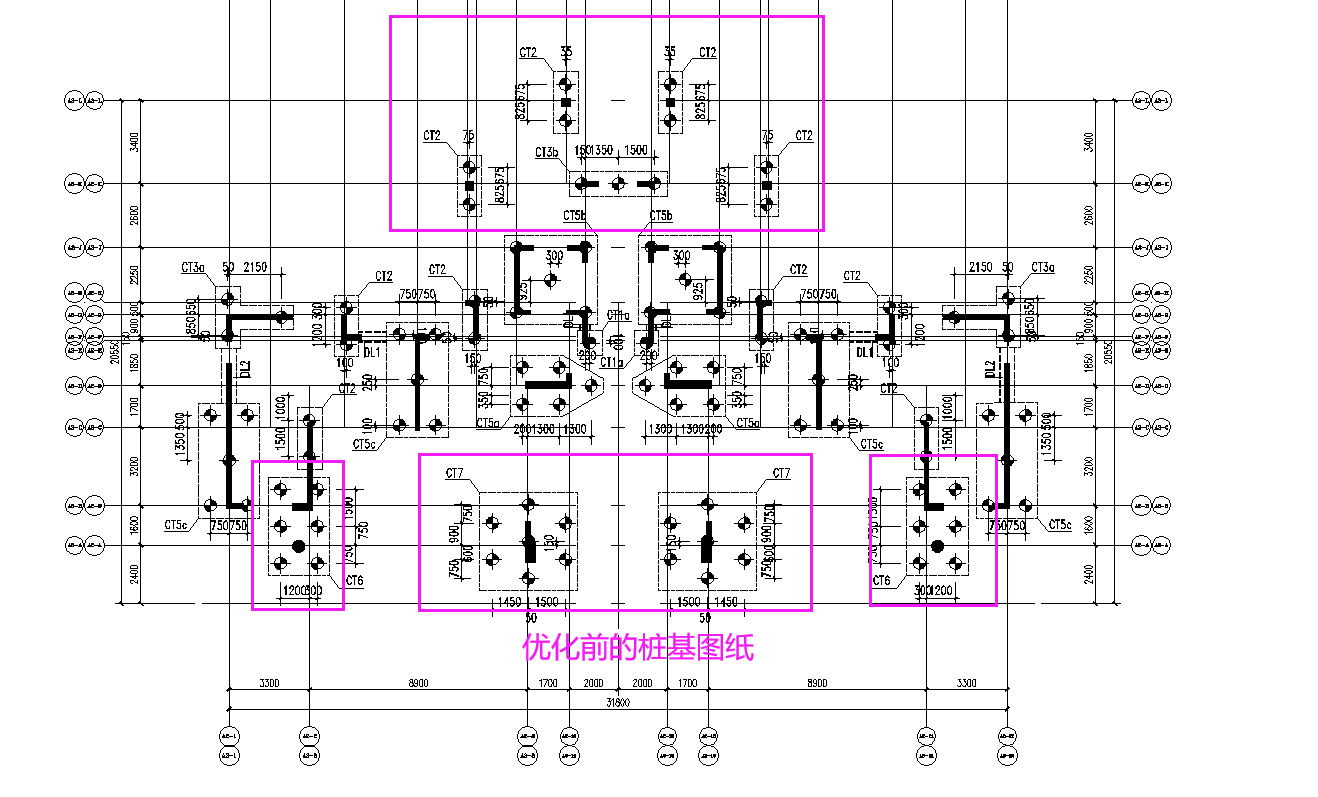

優化前：

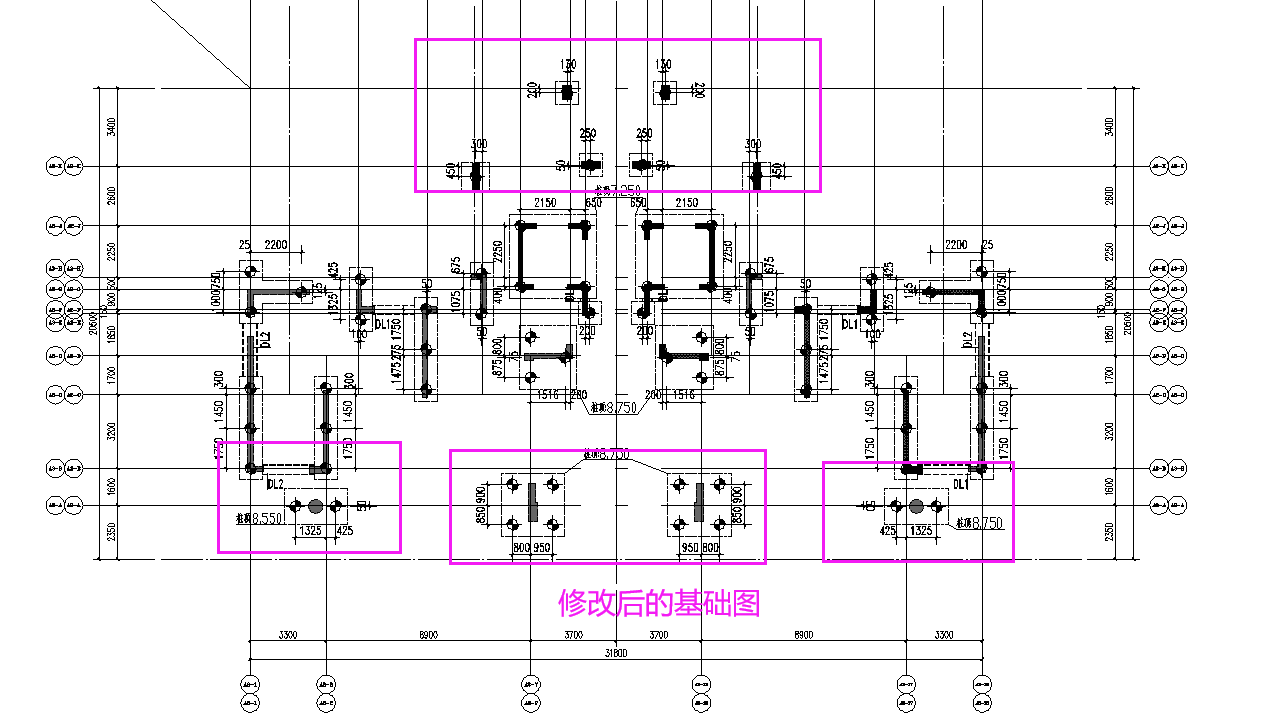

優化后：

行業數據： 單項目平均節約成本200-500萬元。

品質與體驗提升：

案例 - 入戶大堂優化： 原設計入戶門正對管井門（嚴重觀感缺陷）。精細化審圖建議調整核心筒布局，將設備井移至樓梯間后側。

價值： 顯著提升客戶第一印象和體驗感，增加公共區域溢價空間。

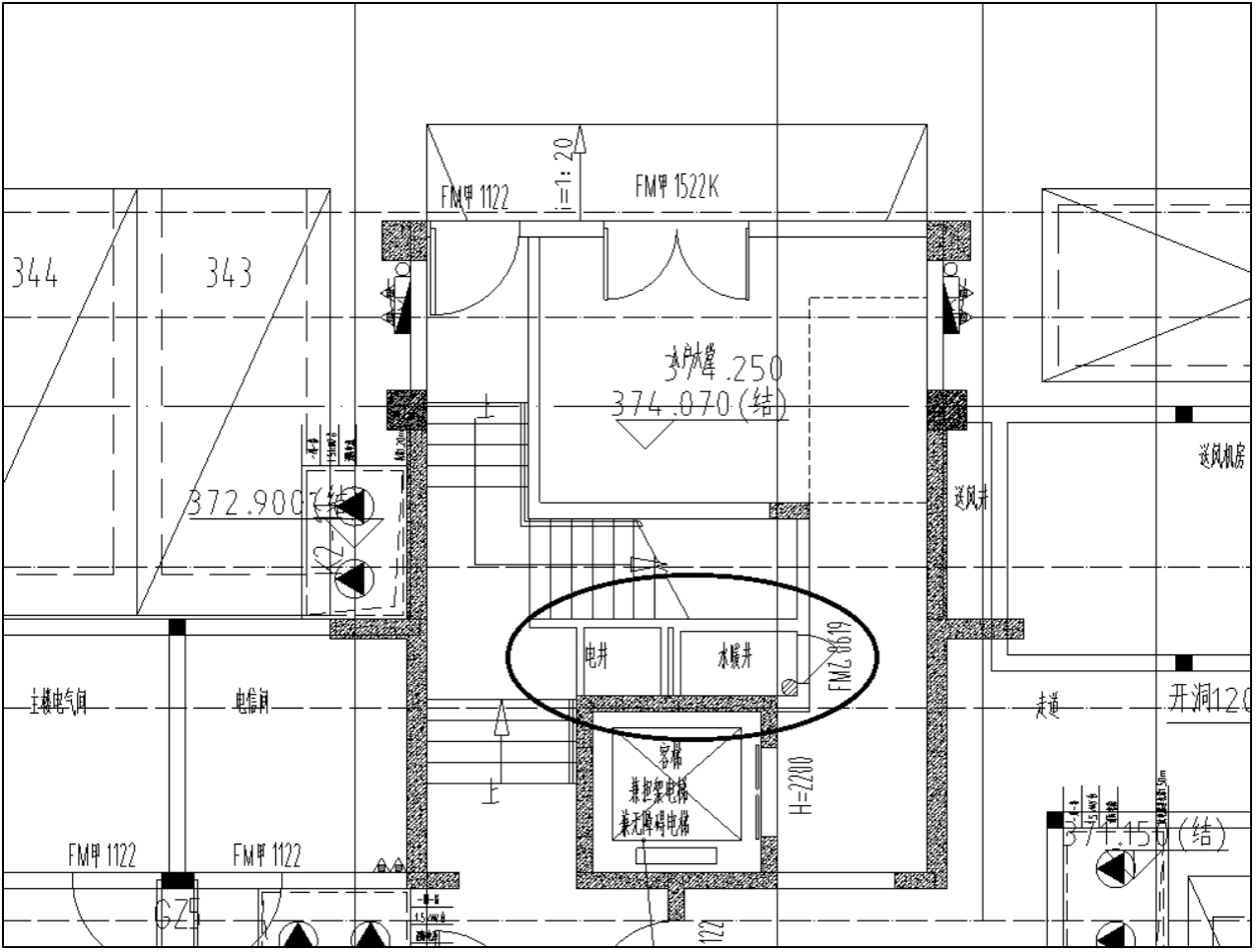

修改前：

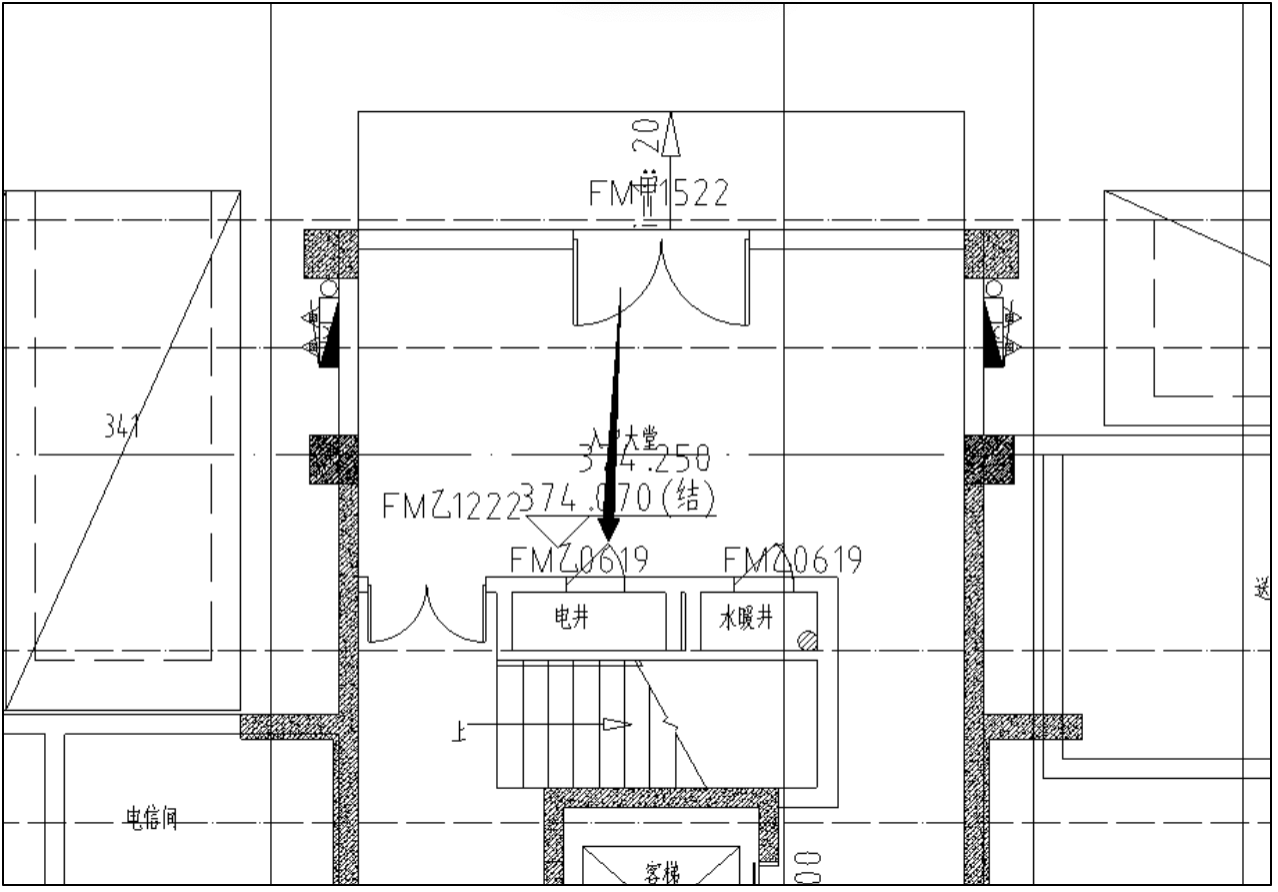

修改后：

風險前置規避：

通過深度BIM協同審查，提前發現大量圖紙“錯漏碰缺”，避免施工階段的返工、索賠與工期延誤。

圖紙會審核心價值（不可替代）：

? 形成具有法律效力的施工依據文件；

? 解決施工方提出的可行性疑問（如：“標高34.200處管線沖突，請明確施工順序”）；

? 確認現場條件適配性（如：“設備基礎與預埋件位置沖突”）。

行業趨勢：精細化審圖已成頭部房企標配：

滲透率提升：

TOP50房企應用率達82%（2023年行業調研）

技術升級：

BIM審圖覆蓋率從35%→67%（2020-2023）；

效益凸顯：

單項目平均節約成本200-500萬元。

圖紙會審實例 (解決“干不了”的問題):

問題：電氣橋架與消防管道在34.200標高交叉，凈空不足200mm，無法施工？

責任方/答復：設計院 → “需調整橋架標高。

問題：槽邊回填2：8灰土范圍不明確？

責任方/答復：設計院 → “地下車庫外墻周邊?！?

精細化審圖案例 (解決“干得更好更省”的問題):

問題：樁基設計取值明顯偏保守，依據不足 (成本浪費風險)！”

優化：建議試樁驗證 → 承載力翻倍 → 優化樁數與長度 → 省50萬。

問題：入戶大堂門正對管井門 (客戶體驗差/品質缺陷)！”

優化：調整核心筒布局 → 提升品質與溢價。

在房地產行業追求精細化管理的今天，圖紙會審是保障項目合法合規、順利施工的“安全底線”。而精細化審圖，則是房企追求成本最優、品質最佳、風險最小的“價值天花板”。它不是簡單的重復檢查，而是通過第三方專業力量進行深度價值挖掘和風險預控。數據不會說謊，高達82%的頭部房企采用率和數百萬的單項目降本效益，已充分證明其戰略價值。擁抱精細化審圖，或許是房企在激烈競爭中贏得先機的關鍵一步。

▌作者：同辰科技 許潛
