超限高層建筑工程是指超出國家現行規范、規程所規定的適用高度和適用結構類型的高層建筑工程，體型特別不規則的高層建筑工程以及有關政府管理機構文件中規定應進行抗震專項審查的高層建筑工程。

在超限高層建筑結構設計過程中，除了要嚴格遵守所規定的技術標準的要求外，還需要根據一些特殊要求進行結構抗震計算分析。本文結合多年建筑結構設計經驗，從抗震設計方法、時程分析及地震波選擇等幾個方面對超限高層建筑結構設計特點、計算方法以及超限的應對措施等進行了一些探討，以供業內相關人員參考。

---

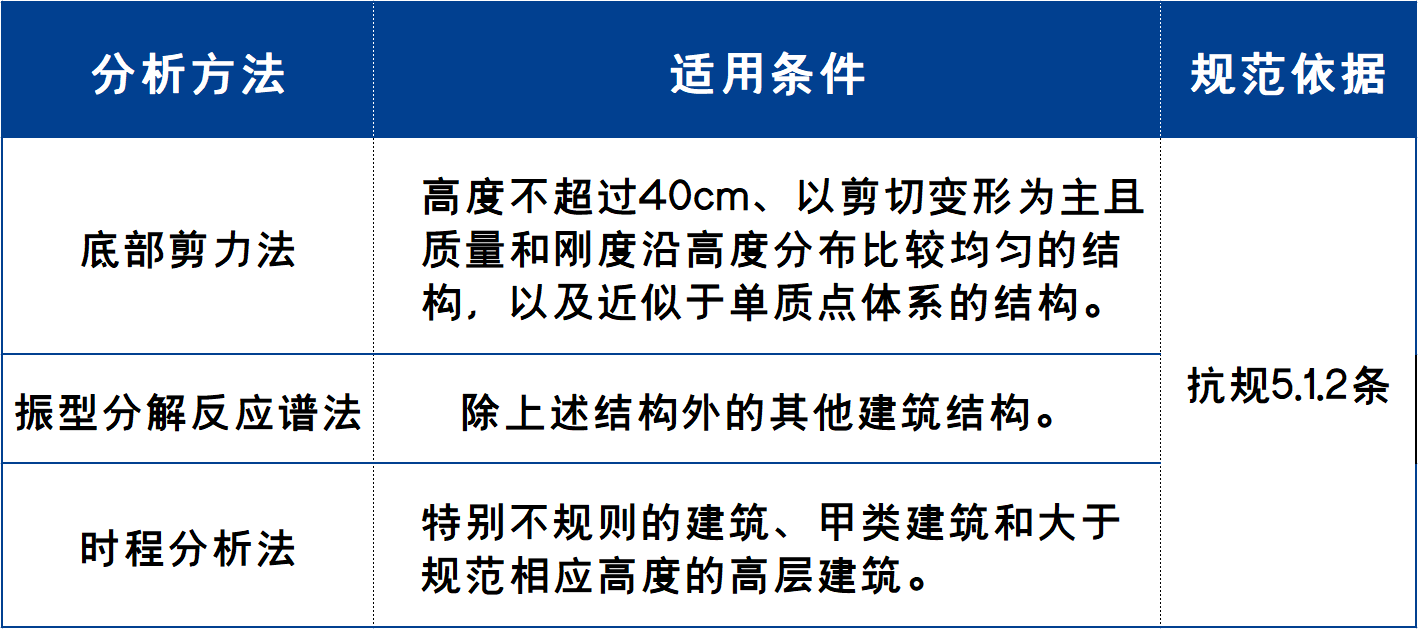

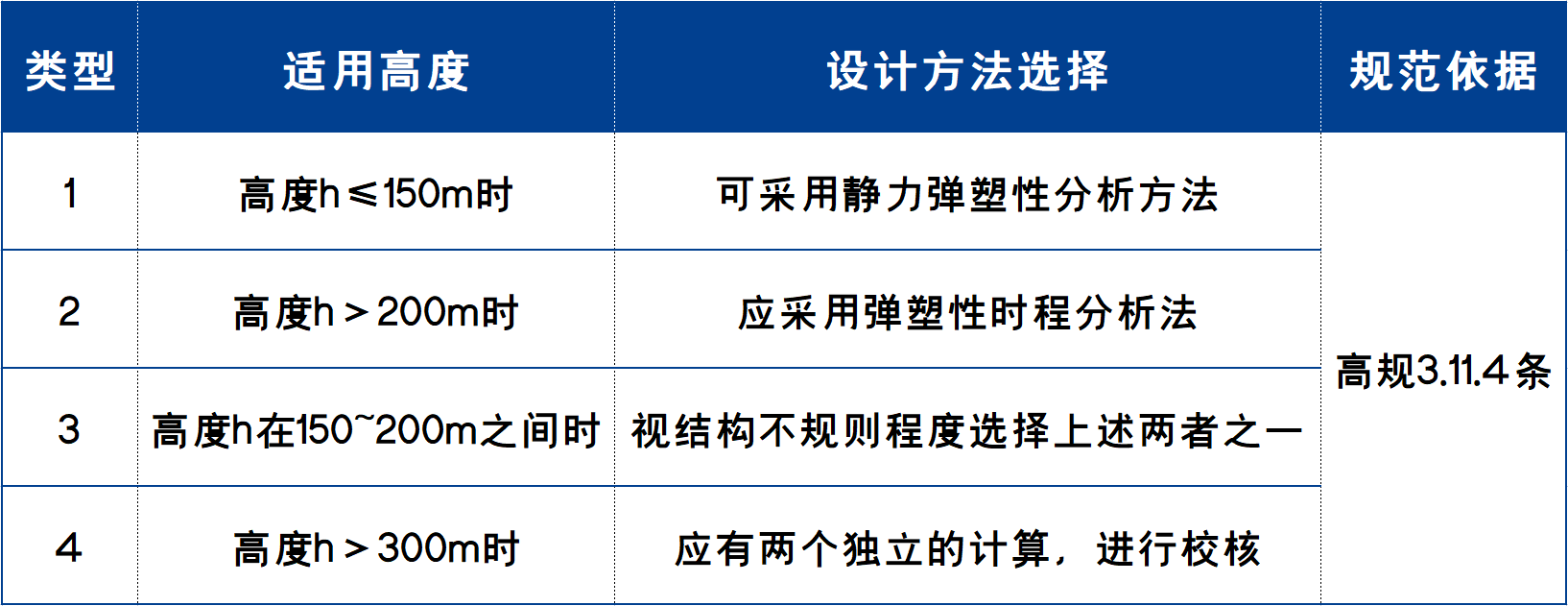

PART.01、常用抗震設計的方法

底部剪力法：

利用地震反應譜理論，求得結構底層總地震剪力，再根據一定原則將總地震力分配到上部各樓層，從而進行結構設計的一種簡化的設計方法。

振型分解反應譜法：

通過求解質量和剛度矩陣特征值的方法，求出結構的各基本振型（基本位移模式），再通過振型參與系數及振型參與質量將各基本振型的計算結果進行組合，從而得到結構在預期地震作用下的最終變形及內力，是目前應用最為廣泛的結構抗震設計方法。

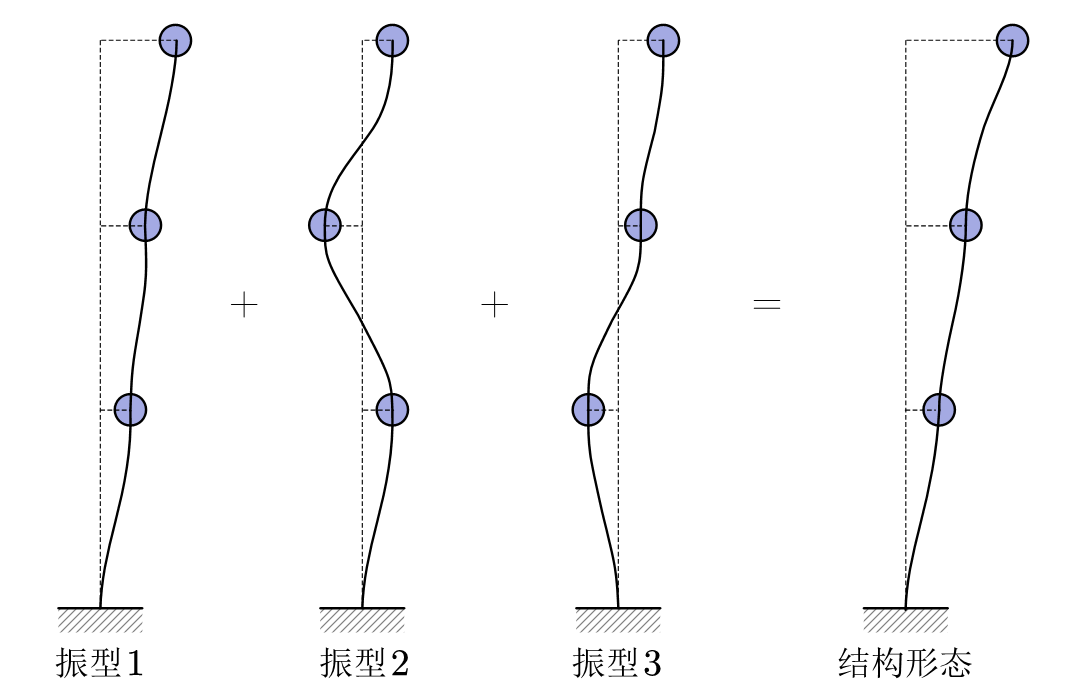

▲ 振型分解原理

時程分析法：

由結構基本運動方程輸入地面加速度記錄進行積分求解，以求得整個時間歷程的地震反應的方法。通俗地講就是將一條實際的地震波作為外力施加到建筑結構上，研究整個地震過程中結構內力的變化以及找出薄弱部位，從而進行加強設計的一種分析設計手段。

---

PART.02、為什么要進行時程分析

反應譜法實際是按照單質點體系，將地震的動力問題轉化成靜力問題，再通過基于概率組合的振型組合理論從而求解多質點體系問題，雖然經過多年的研究及應用，證明該方法的使用足夠可靠，但由于振型分解反應譜法對長周期建筑的激勵不夠以及對高階振型的估計不足，導致此類建筑分析時誤差較大，因此需要采用時程分析法進行補充計算。

---

PART.03、地震波的來源

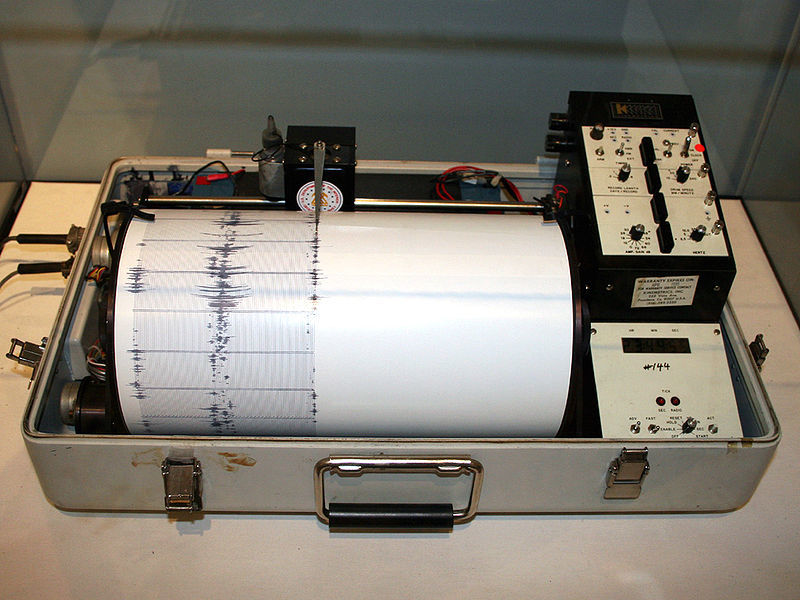

▲ 地震波記錄

正如前文所述，時程分析法是基于實際的地震波進行分析設計的，目前地震波的來源主要分為以下三類：

• 地震波庫：由國內外地震局實際監測記錄統計得到；
• 安評譜：由地震安全性評價報告中給出的地震反應譜；
• 人工波：根據場地特征信息由計算機模擬得出的地震波。

---

PART.04、規范選波的要求

規范要求時程分析時所使用的地震波需同時滿足，地震動三要素：有效峰值、持續時間和頻譜特性。

峰值加速度，我國規范明確采用有效峰值加速度（EPA）來標定地震能量的大小，其值按照《抗規》表5.1.2-2取值；

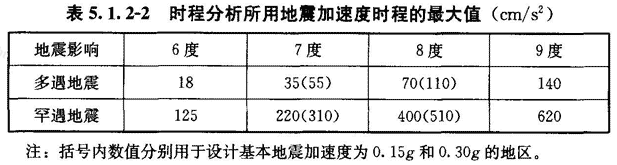

▲《抗規》表5.1.2-2

有效持續時間，從加速度首次達到該時程曲線最大峰值（PGA）的10％那一點算起，到最后一點達到最大峰值（PGA）的10％為止；有效持續時間一般為結構自振周期的5～10倍；

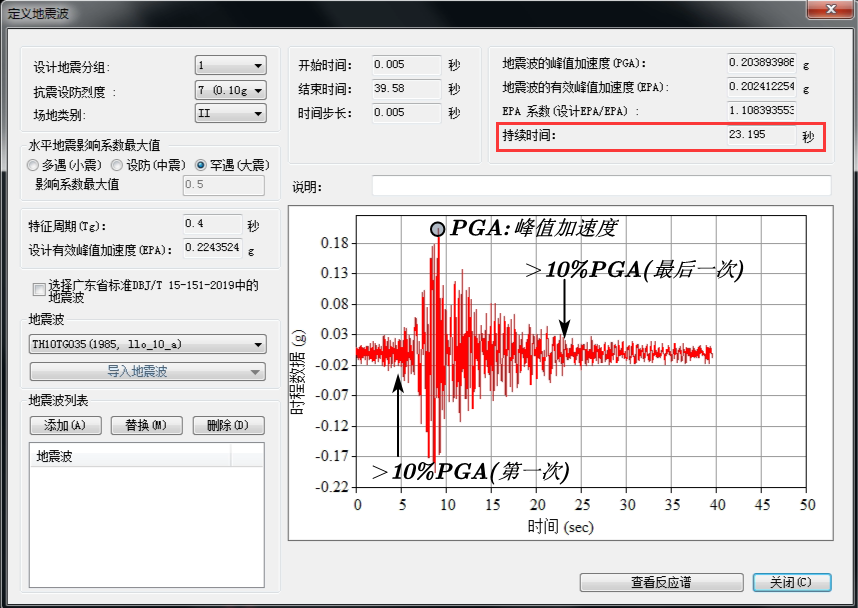

▲有效持續時間

頻譜特性，就是反應地震波振幅和頻率關系的特性；地震波能量是通過建筑物下方土壤傳遞給結構的，而我們知道建筑物下方場地本身有自身固有的自振屬性（特征周期Tg），如果某條地震波的主要能量頻率遠離場地自振頻率，那么無論這條波攜帶的能量有多大，其大部分能量都會被場地“過濾”掉，不會對地上建筑物產生太大的影響；而僅僅當該條波的能量頻率和場地的自振頻率接近時，才會激發“共振”，這就是我們研究地震波頻譜特性的意義。

---

PART.05、選波的方法

時程分析時我們經常會遇到兩個概念PGA和EPA，這里需要明確一下。

峰值地面加速度PGA（peak ground acceleration）：地面地震加速度時程中的最大值，即高頻脈沖的尖峰值；

有效峰值加速度EPA（effective peak acceleration）：將一定阻尼比的加速度反應譜Sa(T)在高頻段(0.1～0.5s)取平均值所對應的地震動峰值加速度；即地震波能量密度最大區域加速度的平均值。

“有效”是針對造成結構破壞程度而言的。對于某些地震加速度記錄，其最大峰值可能是一個高而窄的高頻脈沖，盡管幅值很大，但因?yàn)槌掷m(xù)時間極短，對結構造成的破壞有限，所以地震對結構影響的研究與有效峰值加速度聯系更大。

通常來說EPA是小于PGA的，而往往PGA那些高頻部分分量較小，對結構產生的影響不顯著，因此，國內外學界基本達成共識，對建筑結構的研究來說，可以采用EPA替代PGA，以避免PGA個別瞬時脈沖峰值對地震動能量判斷的干擾。

從數值上來說PGA根據時程波可以直接得到，那么EPA怎么得到呢，這里就涉及到了波型的轉換，我們從波庫中拿到的是一張時程波曲線，為了后期應用的方便我們需要把這張時程波曲線轉換為加速度反應譜；

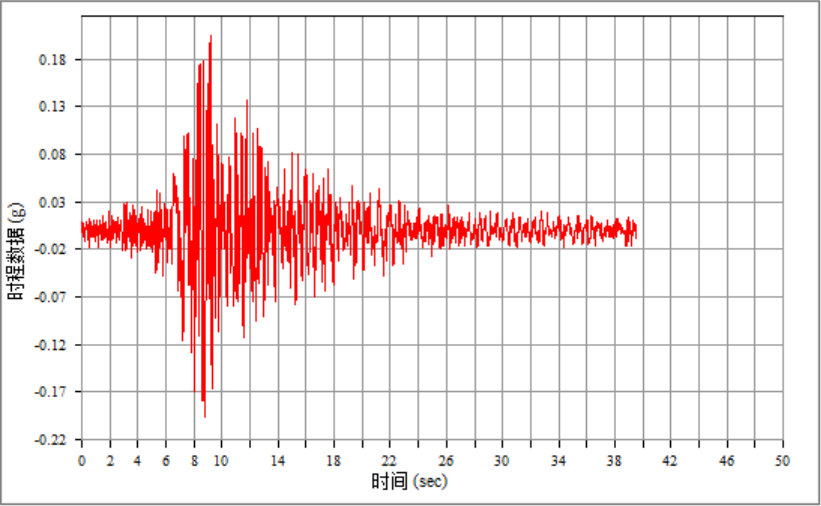

▲地震波時程曲線

對于給定質點體系的結構（阻尼比ξ，自振頻率ω1確定）當我們給它輸入一條地震波進行激勵時，結構震動時會產生一個加速度的最大值a1，當我們保持阻尼比不變，更換一個自振頻率為ω2的結構，對其施加相同的地震波激勵時，又會的到新結構的一個加速度的最大值a2，那么當阻尼比一定時，對同一條波，其結構震動加速度的最大值和其自振頻率有一一對應的關系，將這些對應關系的點連接起來就形成了，該條地震波的最大加速度曲線，即最大加速度反應譜，如下圖所示。

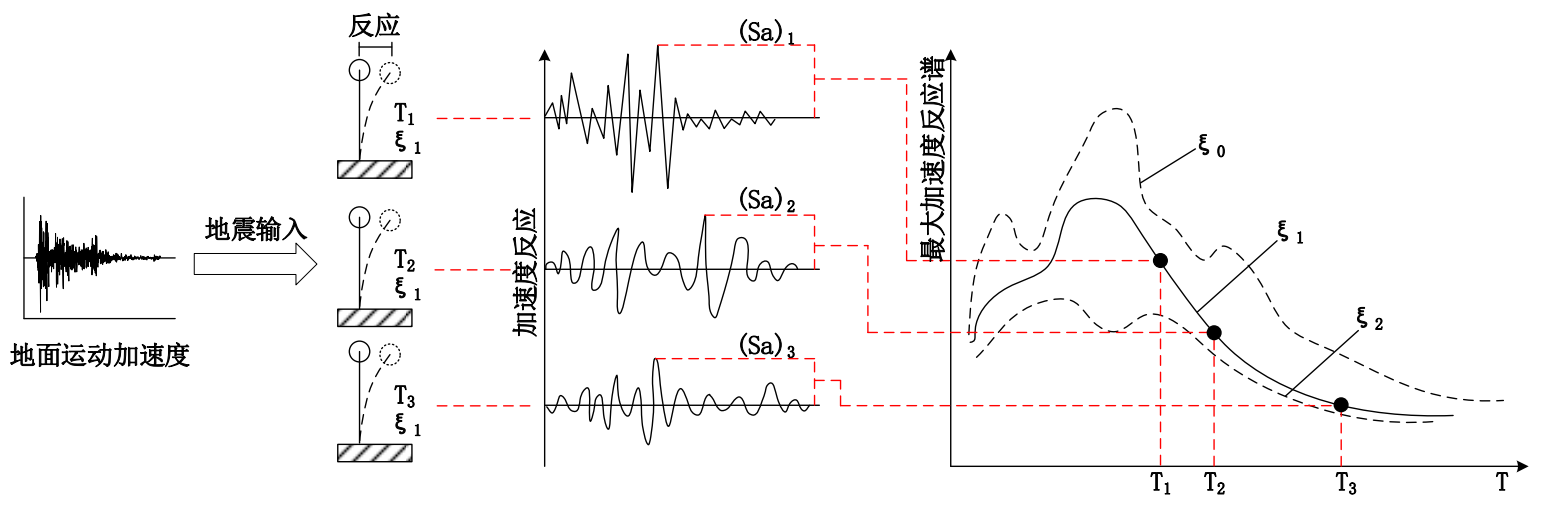

▲反應譜轉換原理

這個具體轉換的過程，目前主要的計算軟件中都有這個功能，直接生成即可。

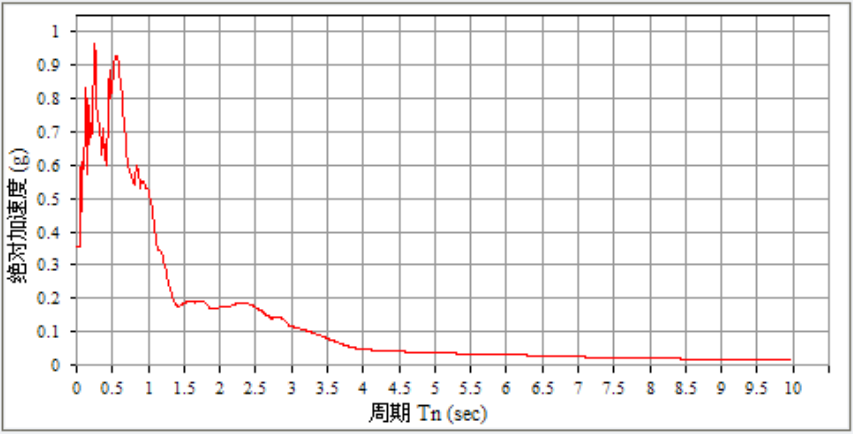

▲時程加速度反應譜

有效峰值加速度EPA的求法

有了前面的最大加速度反應譜，我們就可以討論下，如何根據加速度反應譜求得EPA了；美國ATC 3-06中對EPA定義如下：阻尼比為0.05的單自由度體系在周期［0.1s，0.5s］區間的地震動加速度反應譜平均值S—a(0.1~0.5 ) 除以 β—(0.1~0.5) ，即：

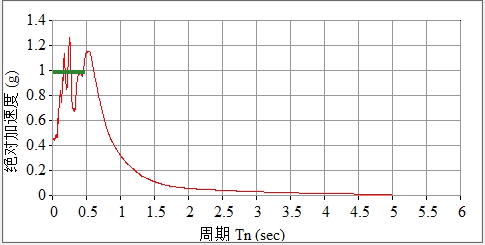

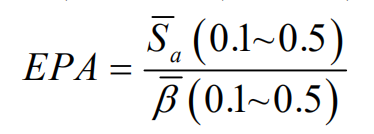

▲加速度反應譜平均值S—a

其中， β—(0.1~0.5) 是指所選加速度記錄平均放大系數在［0.1s，0.5s］區間的均值，ATC 3-06中的取值為2.5。此值在最新版的《中國地震動參數區劃圖》中取值為2.5，但是在現行的《抗規》中為2.25，有研究表明，一般情況下，當取β—取2.5時，計算的EPA，對地震譜進行縮放時的擬合程度較好。此處是規范還未統一的地方，工程師可以根據項目實際情況選擇使用。

時程波的特征周期算法

前面提到了建筑場地對震源傳來的地震波具有“濾波”效應，因此我們實際選波的思路就是選出那些時程波特征周期和場地特征周期相近的波（一般控制相差在20%以內），從而使其對結構產生更有效的激勵，對于給定建筑場地，其場地特征周期Tg是確定的，那么我就只需要求得該條時程波的特征周期，進而進行判別。

前面已經求得給定波的EPA，同理，我們可以求得給定波的有效峰值速度EPV：即阻尼比為0.05的單自由度體系在周期[0.5s, 2s]區間的地震動速度反應譜平均值S—v(0.5~2) 除以 β—(0.5~2) ，即：

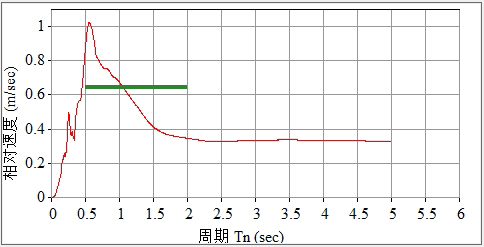

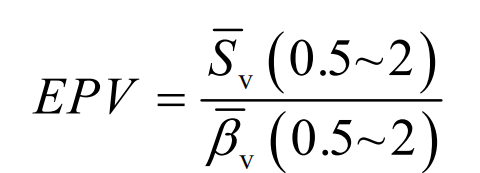

▲速度反應譜平均值S—v

其中， β—(0.5~2) 是指所選速度記錄平均放大系數在[0.5s, 2s]區間的均值，同樣取值為2.5。有了EPA和EPV我們就可以求得給定時程波的特征周期：

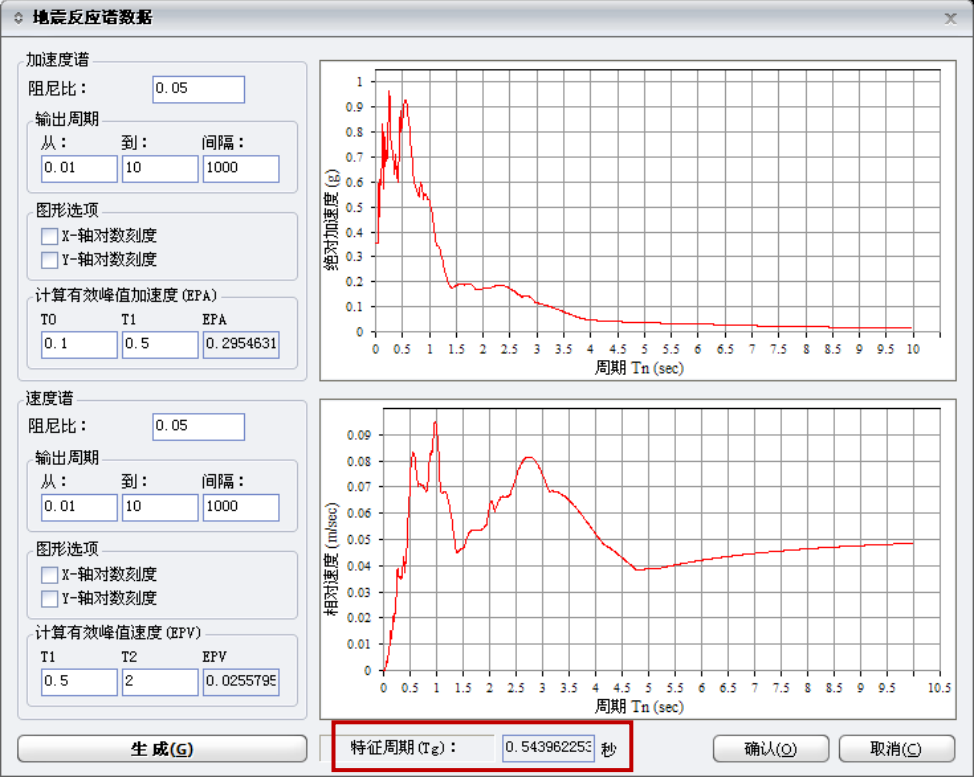

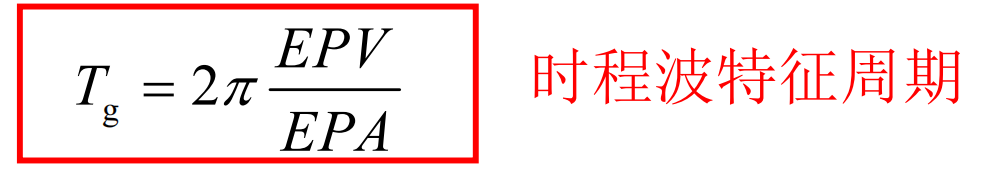

▲時程波特征周期

規范對EPA數值的標定

前文中我們多次提到了EPA，而其中分為兩種，一種是《抗規》給定的有效加速度最大值數值，我們稱之為規范EPA，另一種是通過給定時程波求得的EPA，我們稱之為時程EPA，那么這兩者之間是什么關系呢？

規范根據給定場地信息，所處烈度及震中距等信息給出的預期地震的能量最大值，而我們要做的是在波庫中選出滿足規范要求能量的地震波即可，但是由于我們監測到的波庫數量有限，并且場地影響因素較多，我們往往很難選出滿足規范要求能量的波，那么，我們現在比較實用的做法就是將前面根據特征周期相近原則選出的地震波等比例放大β倍：

進而得到了滿足規范有效峰值的時程波。

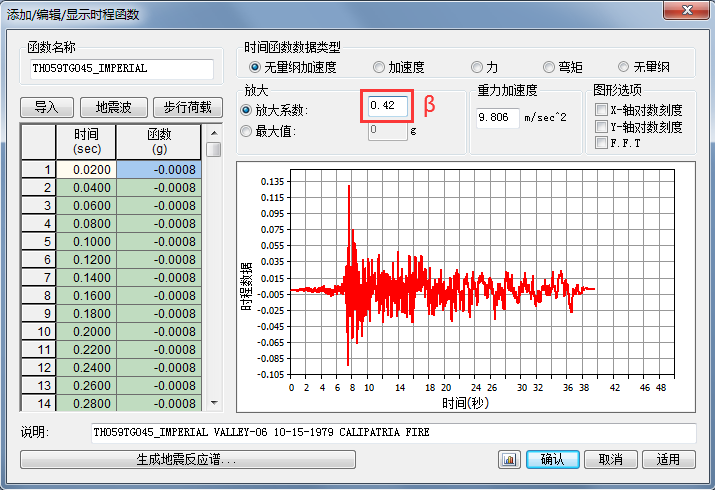

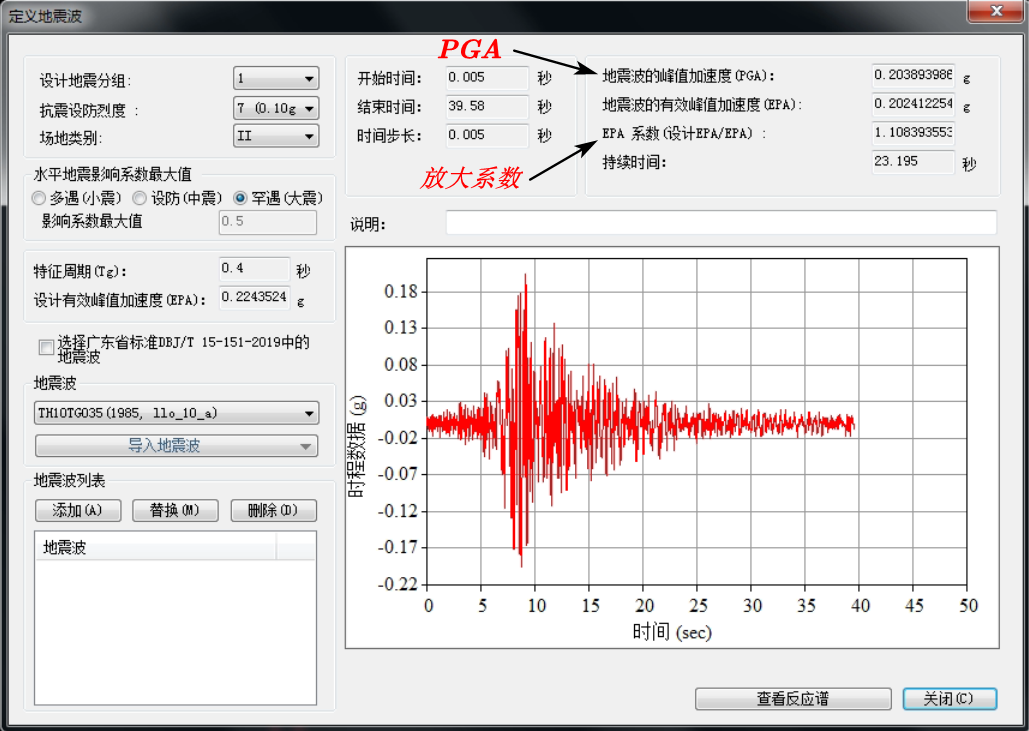

▲時程曲線縮放

另外，需要說明的是規范給出的是設計EPA，并對時程EPA進行放大，有時候在與其他軟件進行對比時，需要確定放大后相應的時程PGA，那么放大的方法也是同理：計算出調幅系數=設計EPA/時程PGA，得到調幅系數后輸入軟件進行時程波的放大。

▲PGA的放大

需要補充一點，在部分通用軟件中對加速度的單位采用GAL，稱為“伽”或者“蓋”，是為紀念伽利略而命名的，這里1gal=1cm/s2。

---

PART.06、已選波的檢驗標準

第一步：根據前文所述，規范要求波的三要素：有效峰值、持續時間和頻譜特性；初步選出一組地震波。

第二步：滿足規范要求多組時程曲線的平均地震影響系數曲線與振型分解反應譜法所采用的地震影響系數曲線在統計意義上相符（T1，T2，T3周期對應的時程影響系數為反應譜相應周期點對應影響系數的0.8~1.2倍之間）。

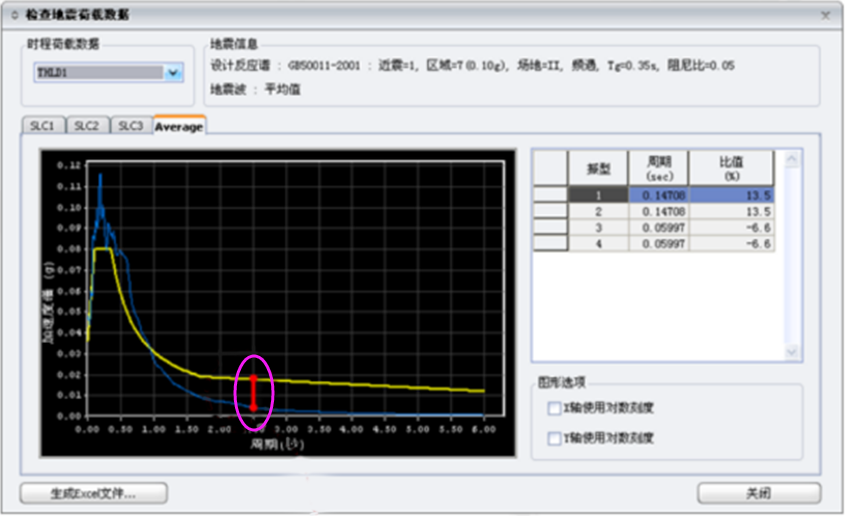

▲計算結果檢驗

第三步：每條地震波計算出的底部剪力為振型分解反應譜法計算結果的0.65~1.35倍之間；多條地震波計算出底部剪力的平均值為振型分解反應譜法計算結果的0.8~1.2倍之間。

---

PART.07、地震波方向的控制

根據建筑的復雜程度，時程分析時規范給出了單點單向激勵及單點多向激勵的控制原則；單向激勵即沿結構單向輸入地震波，從而計算地震反應；多向激勵（三維地震）即從結構的兩向或三向輸入地震波，得到激勵結果，其各向成分比例為X：Y：Z=1：0.85：0.65（主、次、豎）；當更改主震方向時，其各向成分比例調整為X：Y：Z=0.85：1：0.65（次、主、豎）。

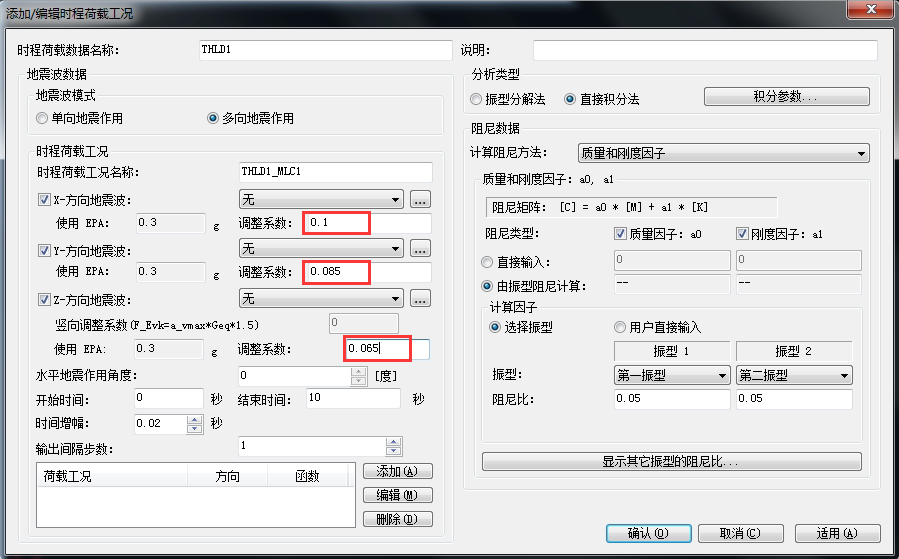

▲時程曲線比例因子

---

PART.08、時程分析結果的應用

根據上述選波的邏輯和方法選出地震波，計算出結構地震剪力，那么如何進行結構設計呢？

本文開篇提到了時程分析的結果，只是作為常規振型分解反應譜法的補充計算，這里“補充計算”的意思是，時程分析的目的只是用來驗證我們常規的振型分解反應譜的結果是否合理和有沒有漏洞的，因此時程分析的結果是不能直接用于結構設計的，而是通過比較時程分析法和反應譜法算出的樓層地震剪力大小，求得兩者的比值，如果比值大于1.0則需要對相應樓層的反應譜法算出的地震剪力放大該比值的倍數，如果該比值小于等于1.0，則無需進行放大或縮小，按照反應譜結果進行設計即可。

了解了以上的原理，從項目投資角度，我們可以清晰地得出對超限結構地震剪力的設計思路，通過大量的分析計算，最終找到一組“理想”的地震波。使該組波計算出來的地震剪力盡量接近反應譜的結果，甚至比反應譜的結果還小，這樣我們就僅需對結構進行少量的加強甚至不加強，從而達到提高項目投資效益的目的。

參考文獻：

[ 1 ]建筑抗震設計規范(GB50011 - 2010)；

[ 2 ]高層建筑混凝土結構技術規程(JGJ 3 - 2010)；

[ 3 ]王亞勇,結構時程分析輸入地震動準則和輸出結果解讀[J] ,建筑結構,2017；

[ 4 ]安自輝，結構在罕遇地震下的強震記錄選擇[D]，西安建筑科技大學，2004；

[ 5 ]邁達斯軟件結構期刊，結構幫。
