設計的朋友們有沒有發現有些南方建筑的外墻設計已成為一大難點、痛點。主要集中在夏熱冬暖地區，如福建、廣東、廣西、海南一帶。常常項目為滿足隔熱要求所需要的保溫材料厚度遠遠大于為滿足規定性熱工限值指標所需要的保溫材料厚度。因此，隔熱設計已成為南方建筑外墻保溫設計的制高點。選擇不當不僅造成極大成本浪費，還會影響建筑品質。

外墻保溫設計難點表現在不同的保溫形式各有利弊、不同的保溫材料造成不同的外墻做法和施工效果、不同的建筑設計要求（例如外墻結構材料及綠建要求）又影響著保溫形式和保溫材料的選擇。有時候看似簡單但是難以抉擇。

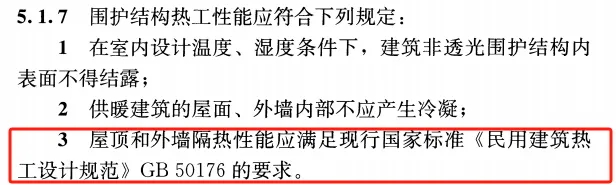

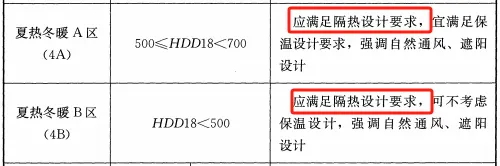

規范中明確要求夏熱冬暖地區建筑必須滿足防熱要求。要求依據如下：

《民用建筑熱工設計規范-GB50176-2016 》

《夏熱冬暖地區居住建筑節能設計標準JGJ 75-2012》

《綠色建筑評價標準GBT50378-2019》

可見，不論建筑是否有綠建要求，都應該進行隔熱設計。

有效的建筑外墻隔熱設計可考慮建筑采用南北向或接近南北向、建筑平面立面設計應有利于自然通風、避免主要房間受東西向的日曬、外墻宜采用輕質砌塊板材作為維護結構、外墻外表面宜采用淺色飾面材料或設置隔熱保溫材料、外墻設置遮陽構件。

下面我們以一個單體建筑為例，層層遞進的方式來檢測不同的保溫材料如何設計才能滿足建筑外墻隔熱要求。以及分析各自優缺點。

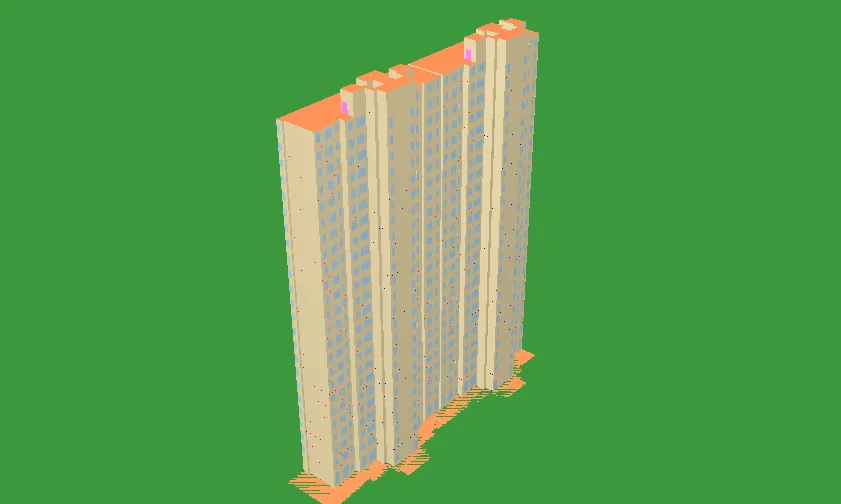

項目位于夏熱冬暖地區海口市；

地上建筑25層；

建筑總高度81.2m；

地上建筑面積15197㎡；

建筑外墻由剪力墻和加氣混凝土砌塊墻均等組成。

節能設計主要使用規范：

《民用建筑熱工設計規范-GB50176-2016 》

《夏熱冬暖地區居住建筑節能設計標準JGJ 75-2012》

《海南夏熱冬暖地區居住建筑節能設計標準JGJ 75-2012》

《建筑節能與可再生能源利用通用規范GB 55015-2021》

方案一：無機保溫砂漿

無機保溫砂漿是以憎水型膨脹珍珠巖、膨脹?；⒅?、閉孔珍珠巖、陶砂等無機輕集料為保溫材料，以水泥或其他水硬性無機膠凝材料為主要膠結料，并摻加高分子聚合物及其他功能性添加劑而制成的建筑保溫干混砂漿。

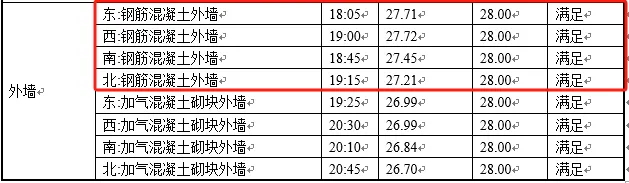

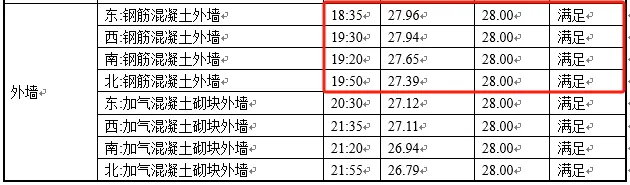

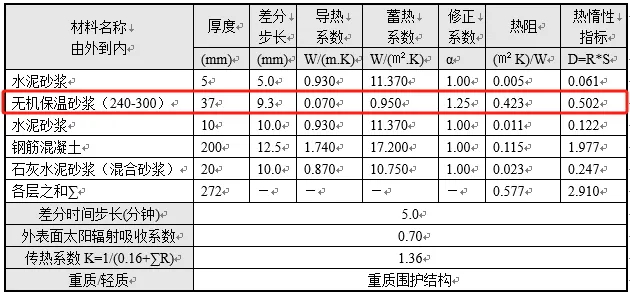

經過驗算，發現外墻外側需設置37厚的無機保溫砂漿才可以滿足鋼筋混凝土外墻內表面小于28攝氏度的隔熱要求。

方案二：硬質巖棉板

硬質巖棉板是以熔融火成巖為主要原料噴吹成纖維，加入適量熱固性樹脂膠粘劑及憎水劑，經壓制、固化、切割制成的板狀制品。

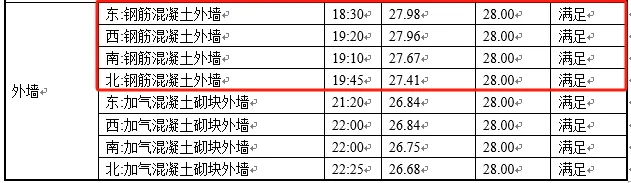

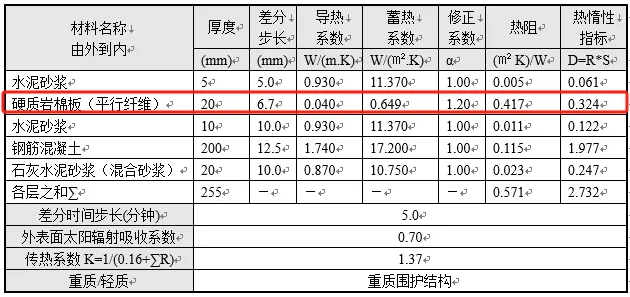

經過驗算，發現外墻外側需設置20厚的硬質巖棉板（規范要求成品規格不小于30厚）才可以滿足鋼筋混凝土外墻內表面小于28攝氏度的隔熱要求。

方案三：XPS聚苯板

擠塑板是以聚苯乙烯樹脂或其共聚物為主要成分,添加少量添加劑,通過加熱擠塑成型而制得的具有閉孔結構的硬質泡沫塑料制品。

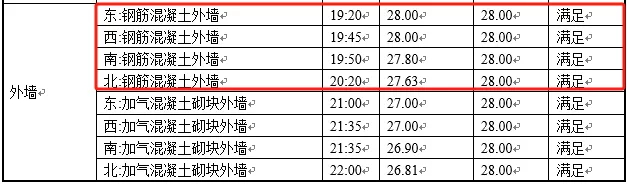

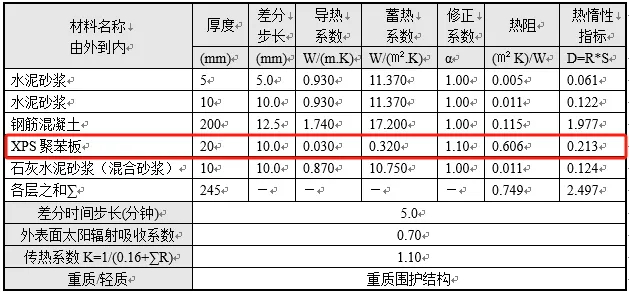

經過驗算，發現外墻內側需設置20厚的XPS聚苯板才可以滿足鋼筋混凝土外墻內表面小于28攝氏度的隔熱要求。

方案四：水性中空玻璃微珠保溫隔熱材料+建筑反射隔熱涂料

水性納米保溫隔熱材料由乳液、中空玻璃微珠、鈦白粉及其他助劑經納米技術改性制成,形成具有保溫隔熱性能的涂覆材料。

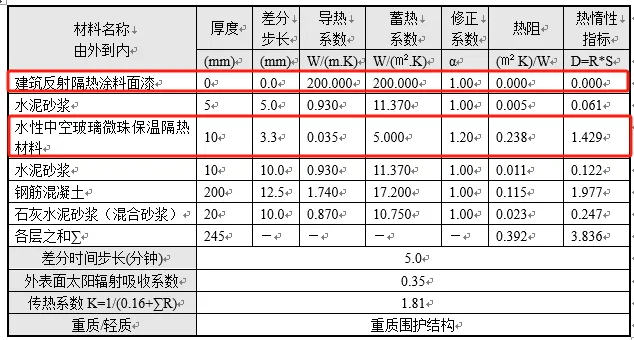

經過驗算，發現外墻外側需設置10厚的水性中空玻璃微珠保溫隔熱材料+建筑反射隔熱涂料才可以滿足鋼筋混凝土外墻內表面小于28攝氏度的隔熱要求。

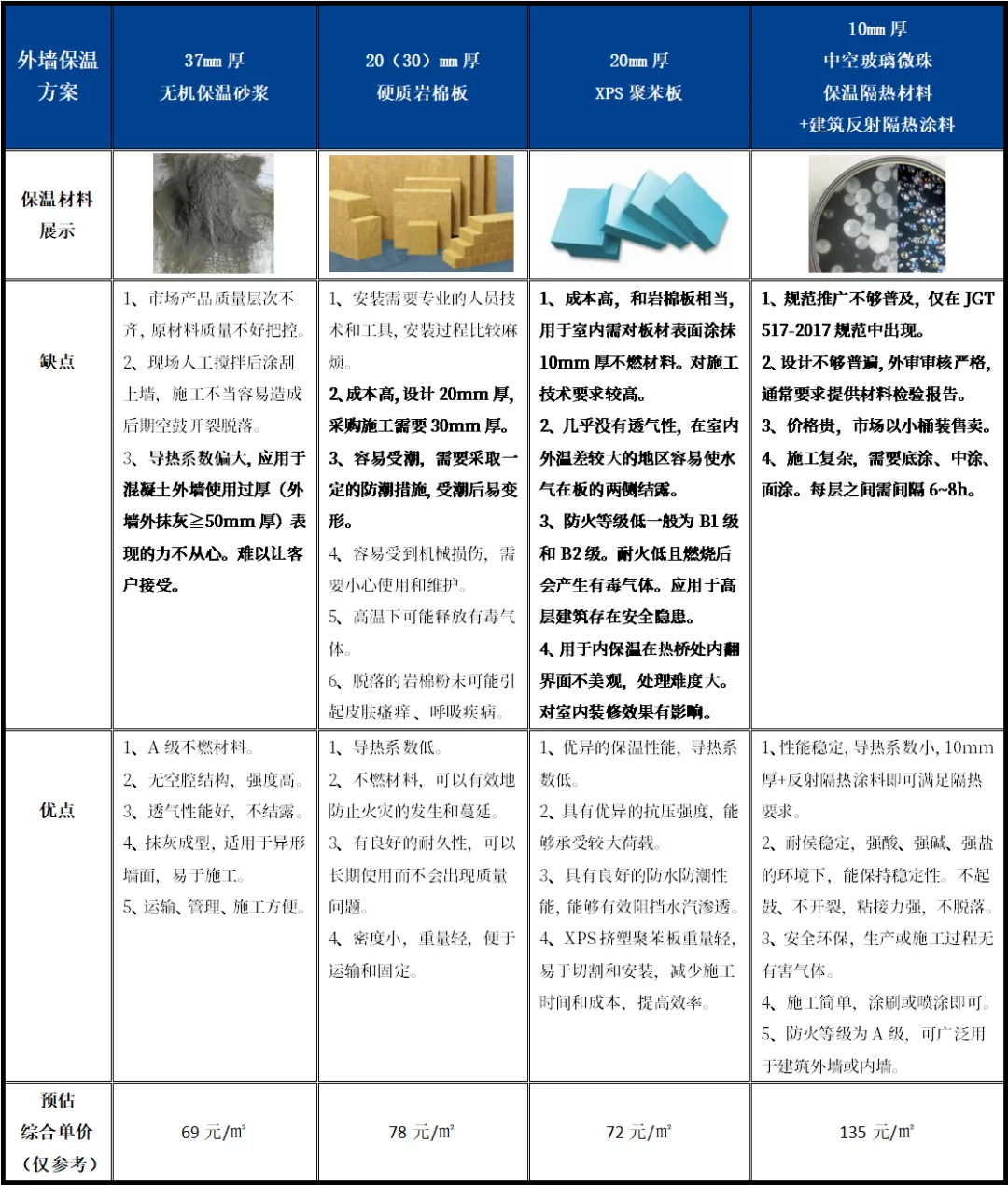

對比方案：

以上是夏熱冬暖地區項目常規的外墻保溫設計方案。通過對比分析，我們可以看出各種材料具有其不同的優點和缺點。如無機保溫砂漿更適用于以內保溫或外保溫形式的砌塊墻建筑，硬質巖棉板更適用于以填充式外保溫的幕墻建筑，XPS聚苯板更適用于以內保溫形式的剪力墻建筑，水性中空玻璃微珠保溫隔熱材料+建筑反射隔熱涂料更適用于涂料飾面的大多數建筑。我們應揚長避短，因地制宜，需根據具體的項目特征選擇對應的保溫方案。

▌作者：同辰建筑 周海濤
